一、背景：什么是配线架？为什么叫 ODF？
1. 配线架的基本概念
配线架（Patch Panel）是通信机房和数据中心的光纤/铜缆终端设备，用于统一端接、分配、管理和保护光纤或双绞线。它是“线路与设备”之间的桥梁，便于维护、测试与扩容。
2. 为什么叫 ODF？
ODF 是 Optical Distribution Frame 的缩写，即“光纤配线架”或“光纤配线单元”。
按功能可分为：
ODF：光纤专用配线架

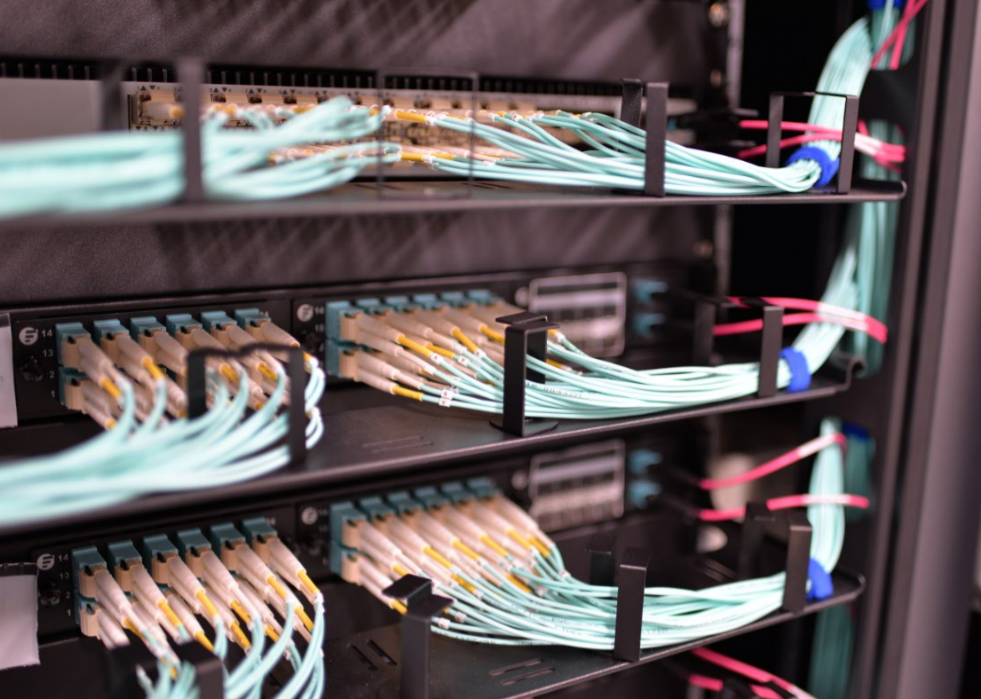

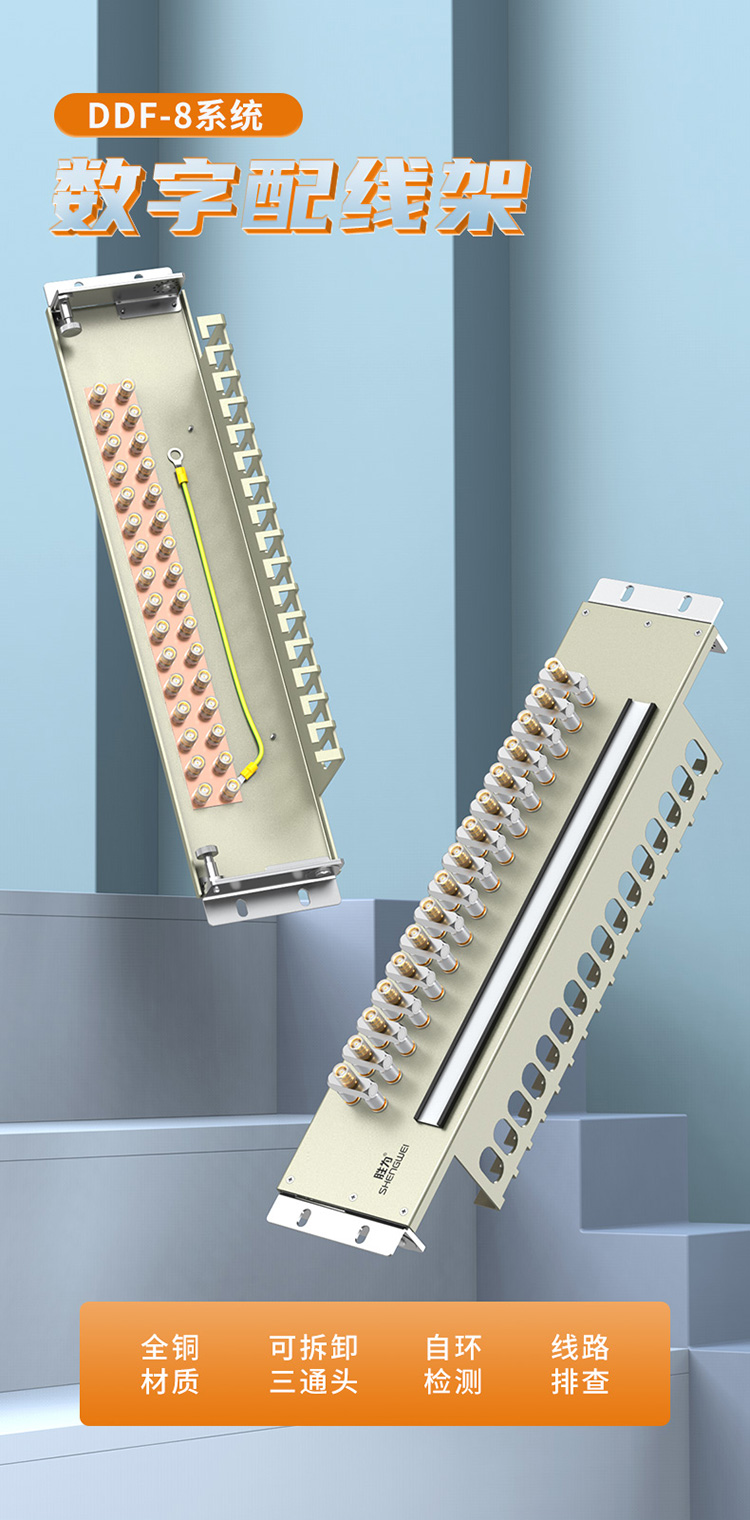

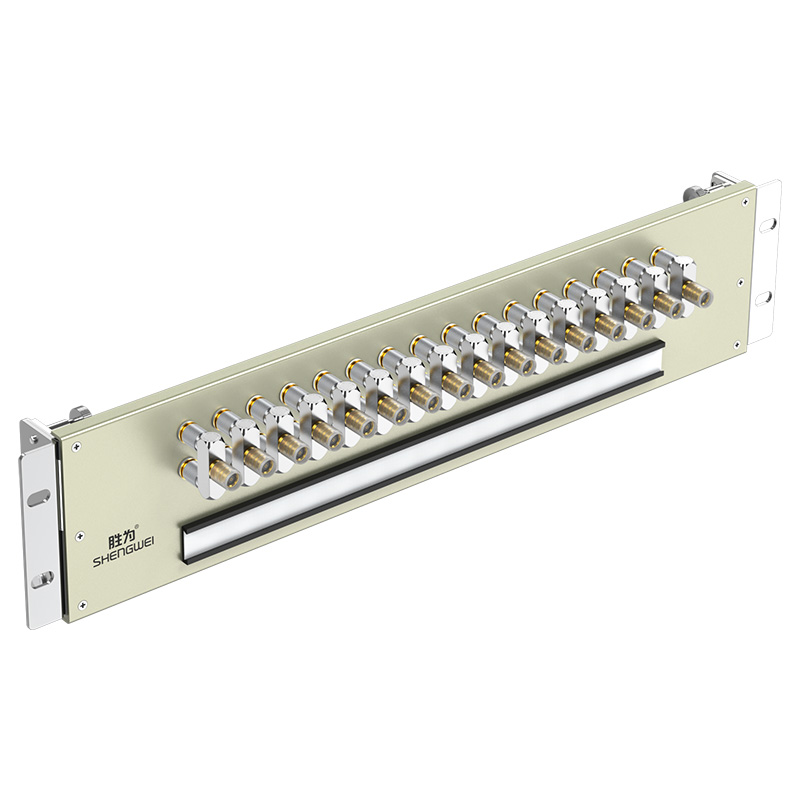

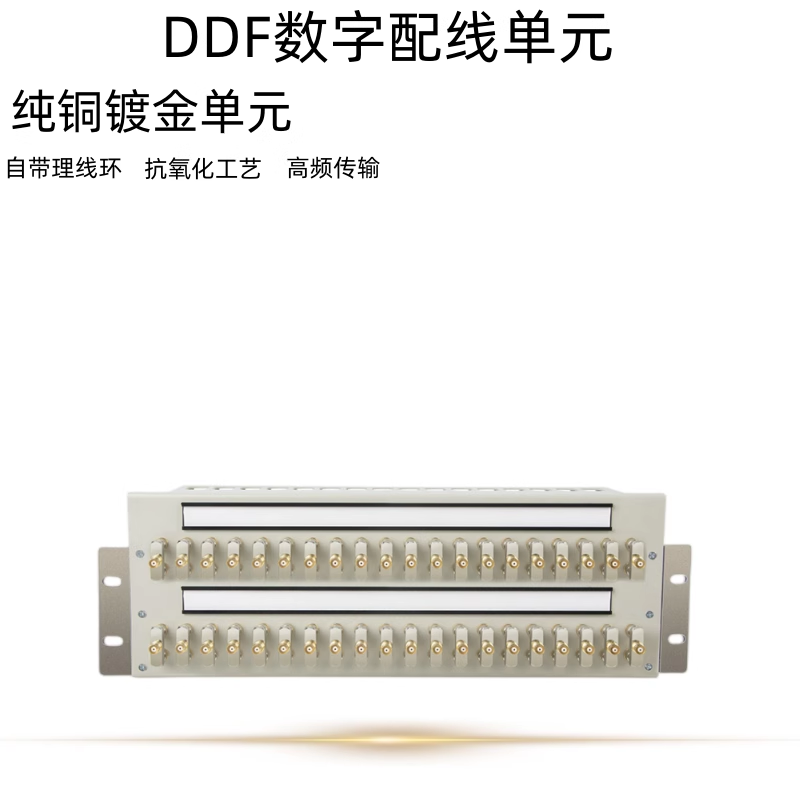

DDF：数字配线架（E1/STM等）

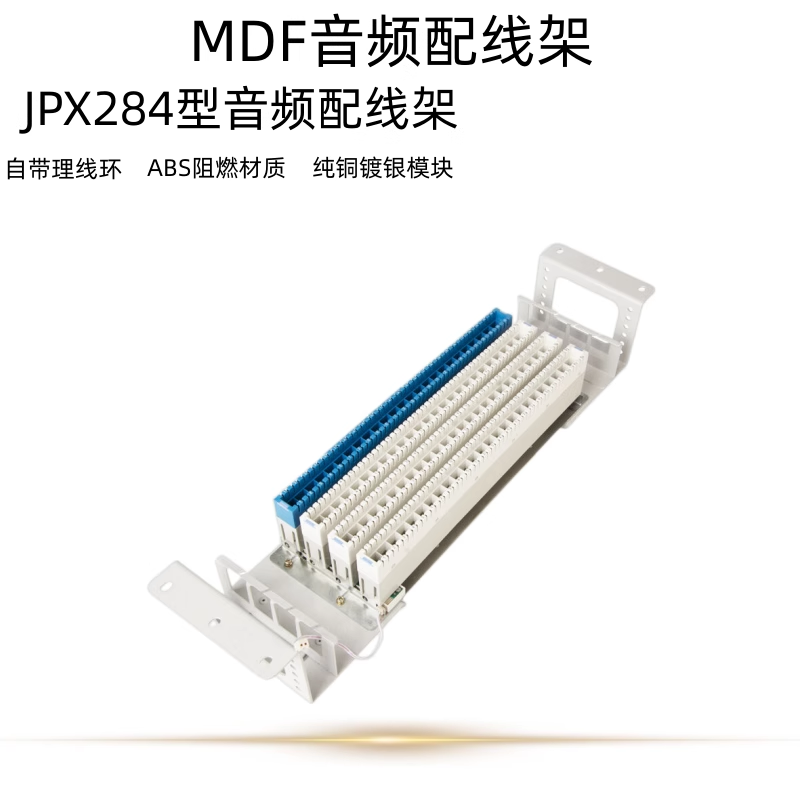

MDF：主配线架（电话线/铜缆）
在实际机房，ODF 常与 ODF 子框、模块盒、熔接盘、跳纤槽配合使用。
二、ODF 的作用与价值
统一端接与管理
所有入局光缆统一熔接、端接到 ODF 内，避免设备端直接裸纤接入。
方便跳接与扩容
通过跳纤连接不同设备端口，方便业务调度和修改。
保护光纤与端口
有效防止光纤过弯、拉力过大、端口受污染。
便于测试与故障定位
可在 ODF 端口直接接入 OTDR、光功率计等进行检测。
美观与标准化
机房内走线整齐，标签清晰，方便维护。
三、ODF 的基本结构
一个标准 ODF 配线单元通常包括：

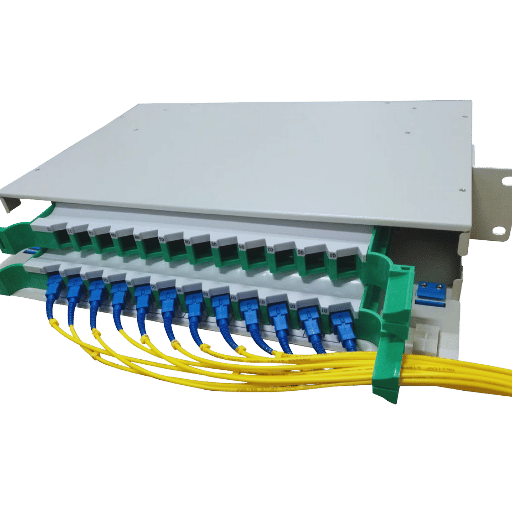

机架外壳：19 英寸或 ETSI 标准宽度，1U/2U/4U/12芯/24芯/48芯等规格。
适配器面板：用于固定光纤适配器（LC/SC/FC/E2000/MPO等）。

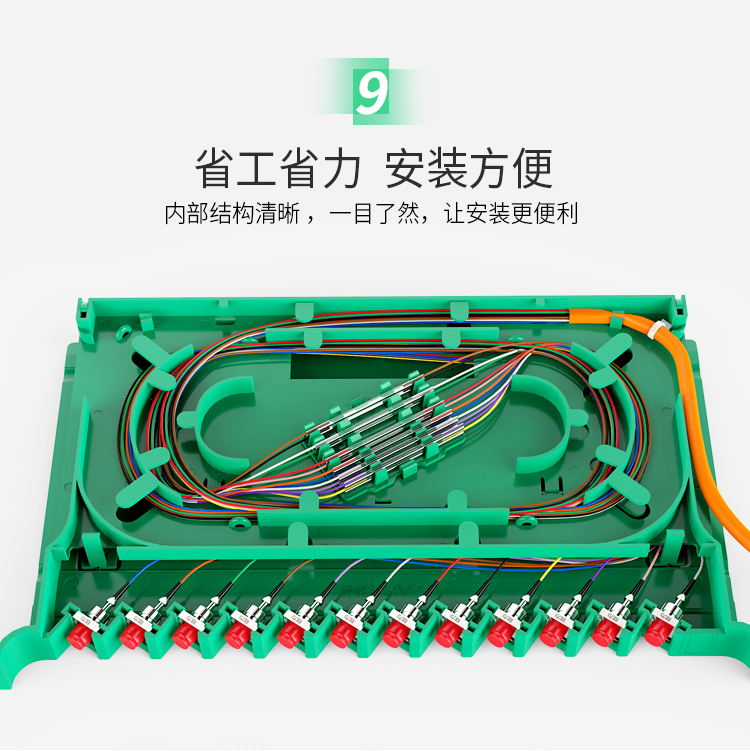

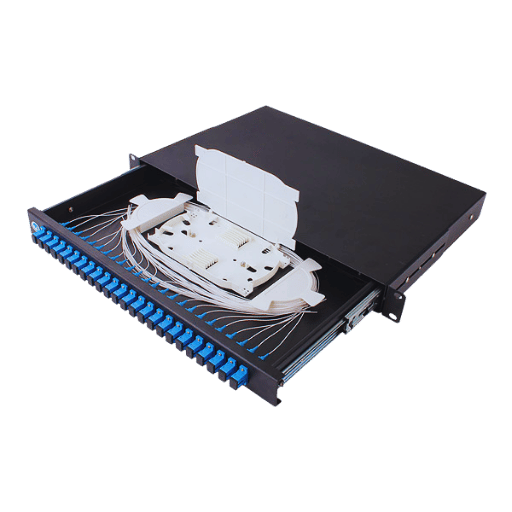

熔接盘：用于光缆尾纤的熔接与存储。
尾纤管理：预制的成端尾纤或活动连接头。
理线槽/跳纤管理环：保证跳纤走向规范，避免过弯。
标记区：用于端口编号与业务标识。
四、ODF 的常见类型
1. 按安装方式
2. 按容量

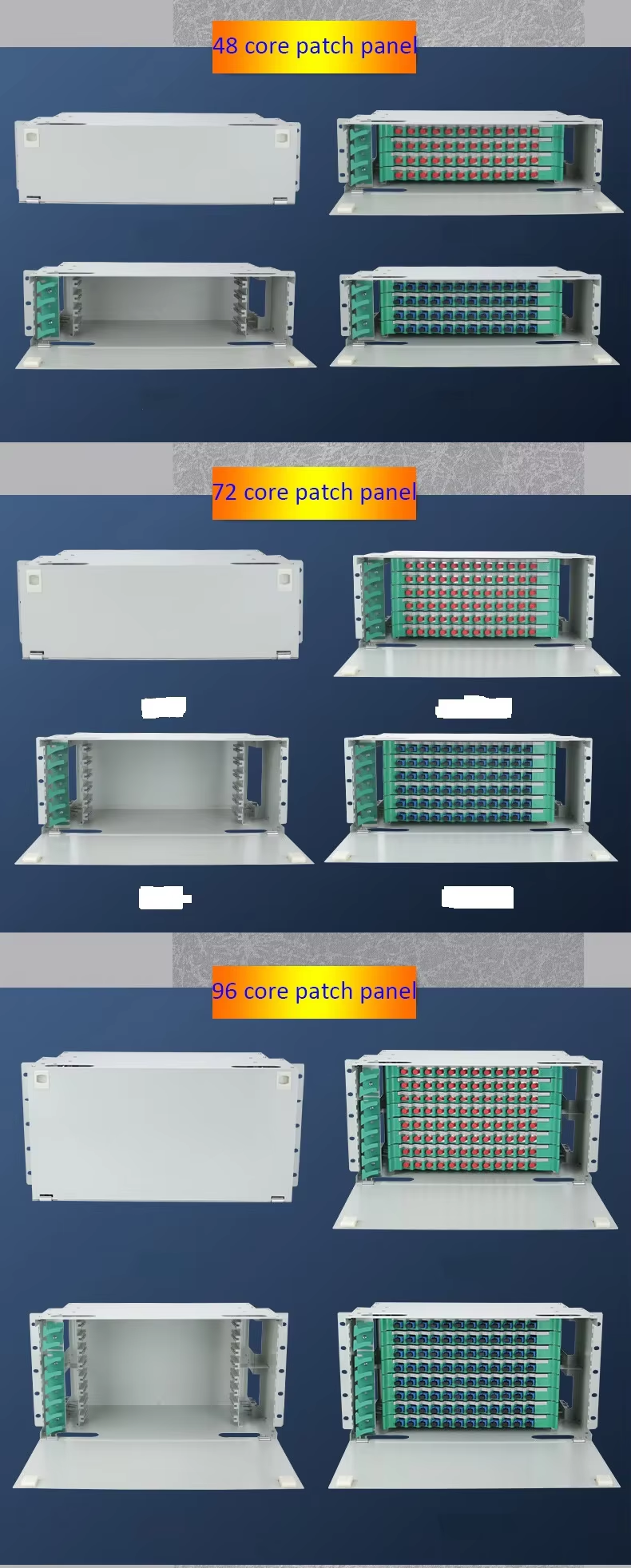

12 芯、24 芯、48 芯、72 芯、96 芯、144 芯、288 芯等
容量选型与机房业务规模、光缆芯数有关。
3. 按接口类型
五、接口端面类型区别
UPC（Ultra Physical Contact）：平面微曲率，蓝色，回波损耗 ≥50 dB，适合短距、数据中心。
APC（Angled Physical Contact）：8° 斜面，绿色，回波损耗 ≥60 dB，适合长距、波分、PON 系统。
注意：APC 与 UPC 禁止混插，否则可能造成反射过大和物理损伤。
六、ODF 的使用流程（工程实践）
光缆引入
光缆从机柜后部或底部进入 ODF，固定在光缆固定架。
剥除护套与松套管
预留合理长度，纤芯用热缩管或保护管保护。
熔接尾纤
使用熔接机将光缆纤芯与成端尾纤熔接，接入熔接盘。
连接适配器
尾纤另一端接入 ODF 面板上的光纤适配器。
业务跳接
用跳纤连接 ODF 出口与设备端口，或 ODF 与 ODF 之间。
测试与记录
用 OTDR、光功率计测试链路，记录端口与业务对应关系。
七、端口标记与管理
编号原则
按机柜/机架 → 单元 → 面板 → 端口顺序编号
例如：Cab-01/ODF-01/24A 表示 1 号机柜的 1 号 ODF 的第 24A 端口
业务标识
在标签上注明链路用途、对端位置、业务编号
颜色管理
单模用黄色跳线，多模 OM3/OM4 用湖蓝/紫色，OM5 用酸橙绿
APC 接口用绿色适配器，UPC 用蓝色
八、常见错误与避免方法
跳纤过长缠绕 → 影响美观与维护，应按最短安全路径走线。
APC 与 UPC 混插 → 造成反射与误码，需严格按端面类型匹配。
端面污染 → 90% 的光纤问题来自端面脏污，使用前必须清洁检测。
标签缺失或混乱 → 导致维护困难，应执行统一编号和台账管理。
纤芯过弯 → 超过最小弯曲半径（一般 ≥30 mm）会增加衰减甚至断纤。
九、选型建议
数据中心高密场景 → 选 LC 或 MPO 型 ODF，抽屉式模块化设计
运营商骨干机房 → 选 SC-APC / E2000-APC 型，防尘、防反射
小型接入点/弱电间 → 选壁挂式 ODF，容量 12~24 芯
波分/长距系统 → 选 APC 接口，保证回波损耗
十、总结
ODF 是光纤网络的“配电箱”，决定了布线系统的可靠性、可维护性和可扩展性。
掌握 ODF 的类型、接口特性、端面区别、标记方法和施工规范，能让你的光纤网络在建设、运维和扩容中更加高效、安全、可控。
原则：接口匹配、端面清洁、走线规范、标记清晰。
