一、Overlay介绍
如图1-1所示，Overlay网络是将已有的物理网络（Underlay网络）作为基础，在其上建立叠加的逻辑网络，实现网络资源的虚拟化。
图1-1 Overlay网络概念图
Overlay网络是建立在已有物理网络上的虚拟网络，具有独立的控制和转发平面，对于连接到Overlay的终端设备（例如服务器）来说，物理网络是透明的，从而可以实现承载网络和业务网络的分离。
为什么需要Overlay网络？
作为云计算核心技术之一的“服务器虚拟化”已经被数据中心普遍应用。随着企业业务的发展，虚拟机数量的快速增长和虚拟机迁移已成为一个常态性业务。由此也给传统网络带来了以下一些问题：
虚拟机规模受网络规格限制
在传统二层网络环境下，数据报文是通过查询MAC地址表进行二层转发，而网络设备MAC地址表的容量限制了虚拟机的数量。
网络隔离能力限制
当前主流的网络隔离技术是VLAN，由于IEEE 802.1Q中定义的VLAN ID只有12比特，仅能表示4096个VLAN，无法满足大二层网络中标识大量租户或租户群的需求。
虚拟机迁移范围受网络架构限制
为了保证虚拟机迁移过程中业务不中断，则需要保证虚拟机的IP地址、MAC地址等参数保持不变，这就要求业务网络是一个二层网络，且要求网络本身具备多路径的冗余备份和可靠性。传统的STP、设备虚拟化等技术只适用于中小规模的网络。
针对上述问题，为了满足云计算虚拟化的网络能力需求，逐步演化出了Overlay网络技术。
针对虚拟机规模受网络规格限制
虚拟机发出的数据包封装在IP数据包中，对网络只表现为封装后的网络参数。因此，极大降低了大二层网络对MAC地址规格的需求。
针对网络隔离能力限制
Overlay技术扩展了隔离标识的位数（24比特），极大扩展了隔离数量。
针对虚拟机迁移范围受网络架构限制
Overlay将以太报文封装在IP报文之上，通过路由在网络中传输。通过路由网络，虚拟机迁移不受网络架构限制。而且路由网络具备良好的扩展能力、故障自愈能力、负载均衡能力。
Overlay技术有多种，例如VXLAN、NVGRE、STT等，其中VXLAN是目前获得最广泛支持的Overlay技术。
二、什么是VXLAN
VXLAN（Virtual eXtensible Local Area Network，虚拟扩展局域网），是由IETF定义的NVO3（Network Virtualization over Layer 3）标准技术之一，采用MAC-in-UDP的报文封装模式，如图2-1所示，原始报文在VXLAN接入点（被称为VTEP）加上VXLAN帧头后再被封装在UDP报头中，并使用承载网络的IP/MAC地址作为外层头进行封装，承载网络只需要按照普通的二三层转发流程进行转发即可。

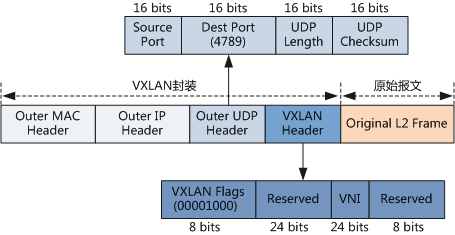

图2-1 VXLAN报文格式
以VXLAN技术为基础的Overlay网络架构模型如图2-2所示。

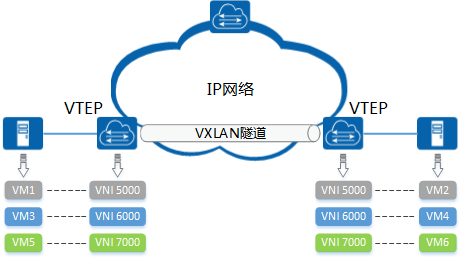

图2-2 VXLAN网络模型
VTEP（VXLAN Tunnel Endpoints，VXLAN隧道端点）
VXLAN网络的边缘设备，是VXLAN隧道的起点和终点，进行VXLAN报文的封装、解封装等处理。VTEP既可以部署在网络设备上（网络接入交换机），也可以部署在vSwitch上（服务器上的虚拟交换机）。
VNI（VXLAN Network Identifier，VXLAN 网络标识符）
VNI是一种类似于VLAN ID的网络标识，用来标识VXLAN二层网络。一个VNI代表一个VXLAN段，不同VXLAN段的虚拟机不能直接二层相互通信。
VXLAN隧道
两个VTEP之间建立的逻辑隧道，用于传输VXLAN报文。业务报文在进入VXLAN隧道时进行VXLAN、UDP、IP头封装，然后通过三层转发透明地将报文转发给远端VTEP，远端VTEP对报文进行解封装处理。
VXLAN报文转发过程
下面以同网段的VM间相通简单介绍VXLAN网络中的报文转发过程。

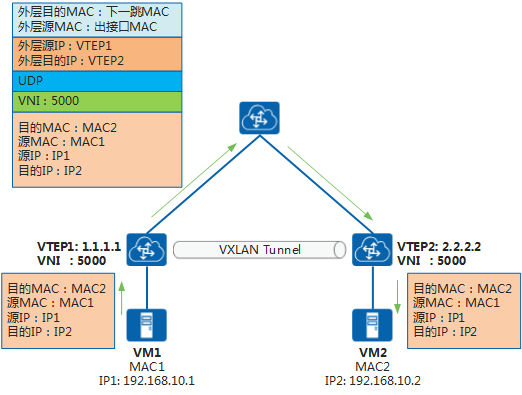

图2-3 VXLAN报文转发过程示意图
VM1发送目的地址为VM2的报文。
VTEP1收到该报文后进行VXLAN封装，封装的外层目的IP为VTEP2。封装后的报文，根据外层MAC和IP信息，在IP网络中进行传输，直至到达对端VTEP2。
VTEP2收到报文后，对报文进行解封装，得到VM1发送的原始报文，然后将其转发至VM2。
三、二层MAC学习及BUM报文转发
在VXLAN网络中，同子网虚拟机的互通是通过查找MAC表进行转发。如下图所示，VM1给VM2发送报文时，经过VTEP1转发，VTEP1上需要学习到VM2的MAC地址。
最初的VXLAN标准并没有定义控制平面，VTEP之间无法传递学习到的主机MAC地址。但是VXLAN有着与传统以太网非常相似的MAC学习机制，当VTEP接收到VXLAN报文后，会记录源VTEP的IP、虚拟机MAC和VNI到本地MAC表中，这样当VTEP接收到目的MAC为此虚拟机的MAC时，就可以进行VXLAN封装并转发。

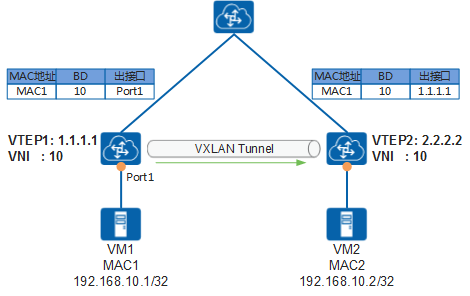

图3-1 MAC学习示意图
以VTEP2学习到VM1的MAC过程为例：
VM1发送目的地址为VM2的报文。
VTEP1接收到报文后，进行VXLAN封装，并将其转发至VTEP2。同时，VTEP1可以学习到VM1的MAC地址、VNI、入接口。
VTEP2接收到报文后，对报文进行解封装。同时，VTEP2可以学习到VM1的MAC地址、VNI、入接口（为VTEP1）。
经过上述流程，VTEP1和VTEP2可以学习到VM1的MAC地址。VTEP1和VTEP2学习到VM2的MAC地址过程与之类似。
BUM报文转发
三类报文的统称：BUM = Broadcast + Unknown Unicast + Multicast
前面描述的报文转发过程都是已知单播报文转发，如果VTEP收到一个未知地址的BUM报文（广播、组播、未知单播）如何处理呢。与传统以太网BUM报文转发类似，VTEP会通过泛洪的方式转发流量。

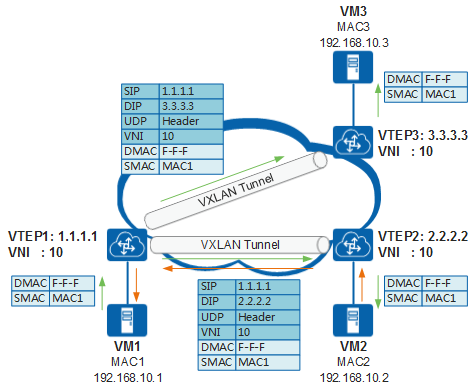

图3-2 BUM报文转发示意图
以上图中VM1想向VM2发送报文为例，因为VM1不知道VM2的MAC地址，所以会发送ARP广播报文请求VM2的MAC地址。
VM1发送ARP广播请求，请求VM2的MAC地址。
VTEP1收到ARP请求后，因为是广播报文，VTEP1会在该VNI内查找所有的隧道列表，依据获取的隧道列表进行报文封装后，向所有隧道发送报文，从而将报文转发至同子网的VTEP2和VTEP3。
同时，VTEP1会学习到VM1的MAC地址。
VTEP2和VTEP3接收到报文后，进行解封装，得到VM1发送的原始ARP报文，然后转发至VM2和VM3。
同时VTEP2、VTEP3会学习到VM1的MAC地址。
VM2和VM3接收到ARP请求后，比较报文中的目的IP地址是否为本机的IP地址。VM3发现目的IP不是本机IP，故将报文丢弃；VM2发现目的IP是本机IP，则对ARP请求做出应答。
ARP应答报文为已知单播报文，转发流程与前文描述的一致，此处不在赘述。
经过ARP应答流程，VTEP1和VM1就可以学习到VM2的MAC地址。后续的转发流程同已知单播转发流程一致。
