FCoE（Fibre Channel over Ethernet） 是一种专为数据中心存储网络设计的融合协议，它让传统高性能光纤通道（Fibre Channel，FC）在增强型以太网环境中直接传输，从而实现 LAN 与 SAN 的统一。本文从协议原理、实现机制、网络设计、性能对比及实践要点等多个角度进行系统技术解析。
一、FCoE 出现的背景与核心价值

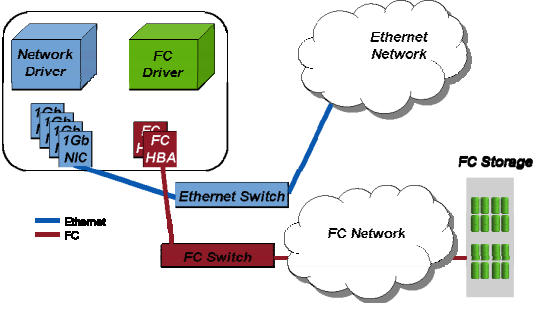

传统存储网络的设计困境
在数据中心中，传统的存储网络（SAN）与业务网络（LAN）通常基于完全不同的技术：
存储网络（SAN） 使用 光纤通道（FC） 实现高性能、低延迟的数据块传输；
业务网络（LAN） 使用 以太网（Ethernet） 承载 IP/应用流量。
这种物理与协议分离造成了：
设备隔离、布线复杂
数据中心网络与存储网络难统一管理
成本与运维复杂度上升
FCoE 的目标是：
在以太网网络上 原生封装并传输 Fibre Channel 帧，实现 LAN 与 SAN 的 融合与统一，既保留 FC 的高性能与可靠性，又利用以太网的通用性与低成本。 (TechTarget)
二、FCoE 的协议原理与核心机制

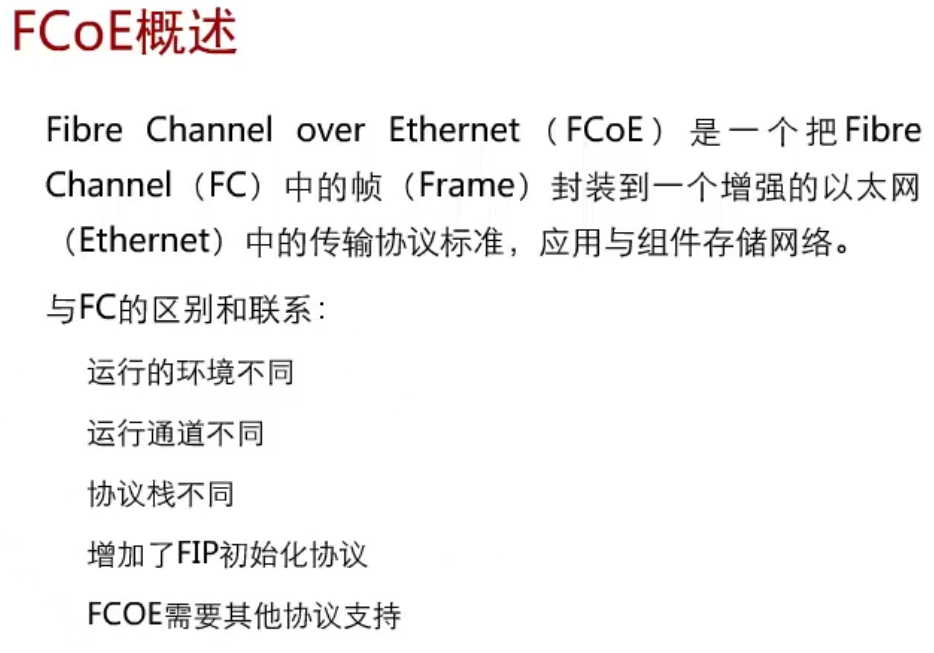

1. 什么是 FCoE？
FCoE 是一种将 未更改的 FC 帧封装到增强型以太网中 的协议。它工作在 OSI 模型的 数据链路层（Layer 2） ，通过以太网物理网络传输 FC 数据，同时保留 FC 原有帧结构和控制信息。 (维基百科)

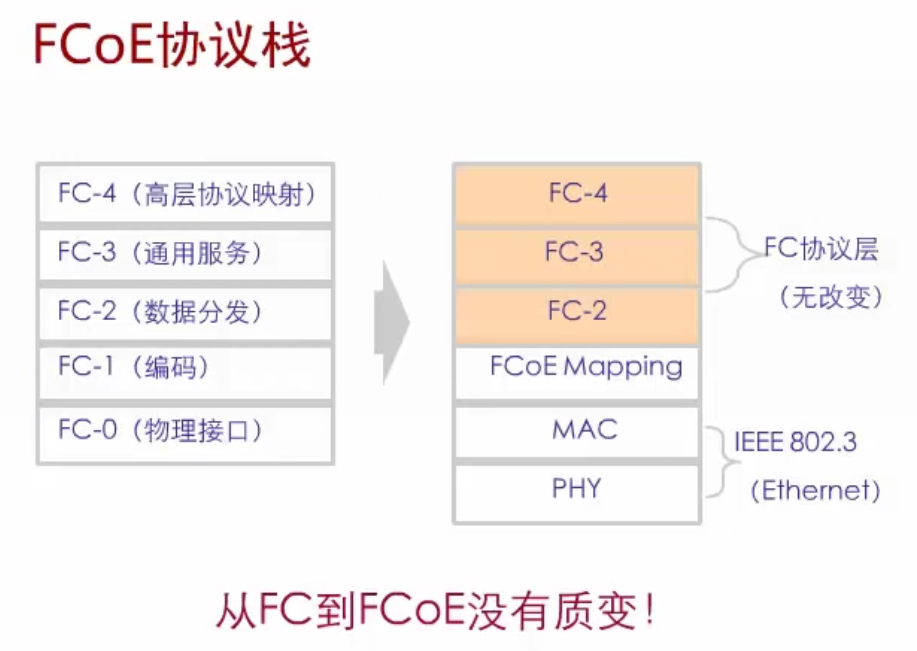

2. 协议栈与封装机制
FCoE 在协议栈上的工作方式如下：
原始 FC 协议帧（包括 FC 帧头与帧体）不做修改

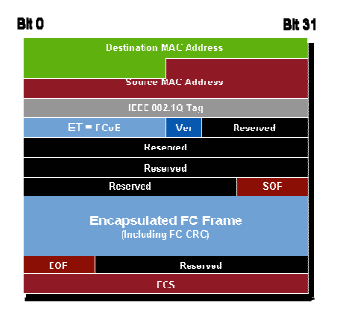

在发送时，将 FC 帧完整封装成一个增强以太网帧
使用 专用 Ethertype（0x8906） 区分 FCoE 数据包
每个 FCoE 数据包只能包含 一个完整的 FC 帧（一对一封装） (维基百科)
这种一对一映射的好处是：
✔ 不分割 FC 帧
✔ 保留所有 FC 语义
✔ 易于与原有 FC SAN 互操作
需要注意的是，为支持这种封装，交换机与网卡必须支持 DCB（Data Center Bridging） 扩展，以实现 Ethernet 的 无损传输 特性（详见下文）。 (TechTarget)
3. FCoE 初始化与发现协议（FIP）
在 FCoE 中，FIP（FCoE Initialization Protocol） 起到了初始化和发现作用：
检测网络上支持 FCoE 的设备（如 CNA、FCoE Forwarder）
完成登录到 FCoE fabric
管理 VLAN、登录和退出流程（类似 FC Fabric Login） (维基百科)
FIP 是 FCoE 可正常运行的关键协议，是封装机制之外的“控制层”部分。
三、FCoE 网络构建：设备与基础设施需求
1. Converged Network Adapter（CNA）
FCoE 的核心设计点之一是使用 融合网络适配器（CNA）：
将 FC HBA（Host Bus Adapter）与以太网 NIC 功能整合
提供一个物理端口，实现以太网和 FC 双协议承载
提供低级别的卸载能力，减少软件栈开销
相比单独安装传统 FC HBA + 以太网 NIC，CNA 减少了 PCIe 插槽占用与线缆数量，提升了 I/O 整合效率。
2. 无损以太网 —— Data Center Bridging（DCB）
以太网本来的特性是“尽最大努力投递（Best Effort）”，这与 FC 对无丢包、高可靠性的需求不匹配。因此，需要：
✔ 优先级流控（PFC）
✔ 增强型传输选择（ETS）
✔ 队列管理与拥塞控制
这些特性统称为 DCB ，是实现 FCoE 的网络基础。没有 DCB，即使封装了 FC 帧，以太网拥塞仍然会导致丢包，从而破坏 FC 的可靠性需求。
四、FCoE 在架构中的典型部署模式
1. 纯 FCoE Fabric
在同一数据中心内部构建全 FCoE 网络：
所有服务器通过 CNA 连接到支持 FCoE 的交换机（FCoE Switch）
所有存储设备连接到相同交换机
交换机内部支持 DCB，以及可能支持 FC 部分功能
这种模式适合统一整合 LAN 与 SAN，在企业级数据中心进一步减少设备与管理复杂度。
2. 混合 FC + FCoE Fabric
部分现有环境保持 FC SAN 不变，同时通过 FCoE 同以太网集成新架构：
新服务器走 FCoE 网络
原有存储仍通过传统 FC 接入
转换节点（如 FCoE Forwarder 或 DCB 交换机）桥接两者
这种模式适合渐进式迁移存储网络，同时复用已有投资。
五、FCoE 的优势与局限性
核心优势
网络整合与成本节省
FCoE 可以将 LAN 和 SAN 合并在同一物理网络上，减少：线缆数量
端口与适配器数量
专门 FC 硬件需求
降低 TCO 和运维复杂度。
兼容 FC 协议栈与管理工具
FCoE 保留了 FC 帧结构与协议语义，因此与现有 FC SAN 工具、 zoning 和安全机制可以无缝对接。更高链路速率与带宽
现代以太网链路已经普遍支持 25/40/100 Gbps，通过 FCoE 可在更高带宽网络上运行 FC 负载。
技术与部署挑战
对网络设备要求高
需要支持 DCB 的交换机、带宽管理、PFC 和链路层无损功能，否则无法实现 FCoE 的可靠传输。路由不可跨域
FCoE 只能在同一 Layer 2 域内部使用，无法跨越路由器进行传输，这限制了其跨数据中心部署能力。应用场景限制
对于纯 IP 环境或者 WAN 连接环境，像 iSCSI 或者 NVMe-oF 更具适用性，FCoE 多采用于大型数据中心内部网络。

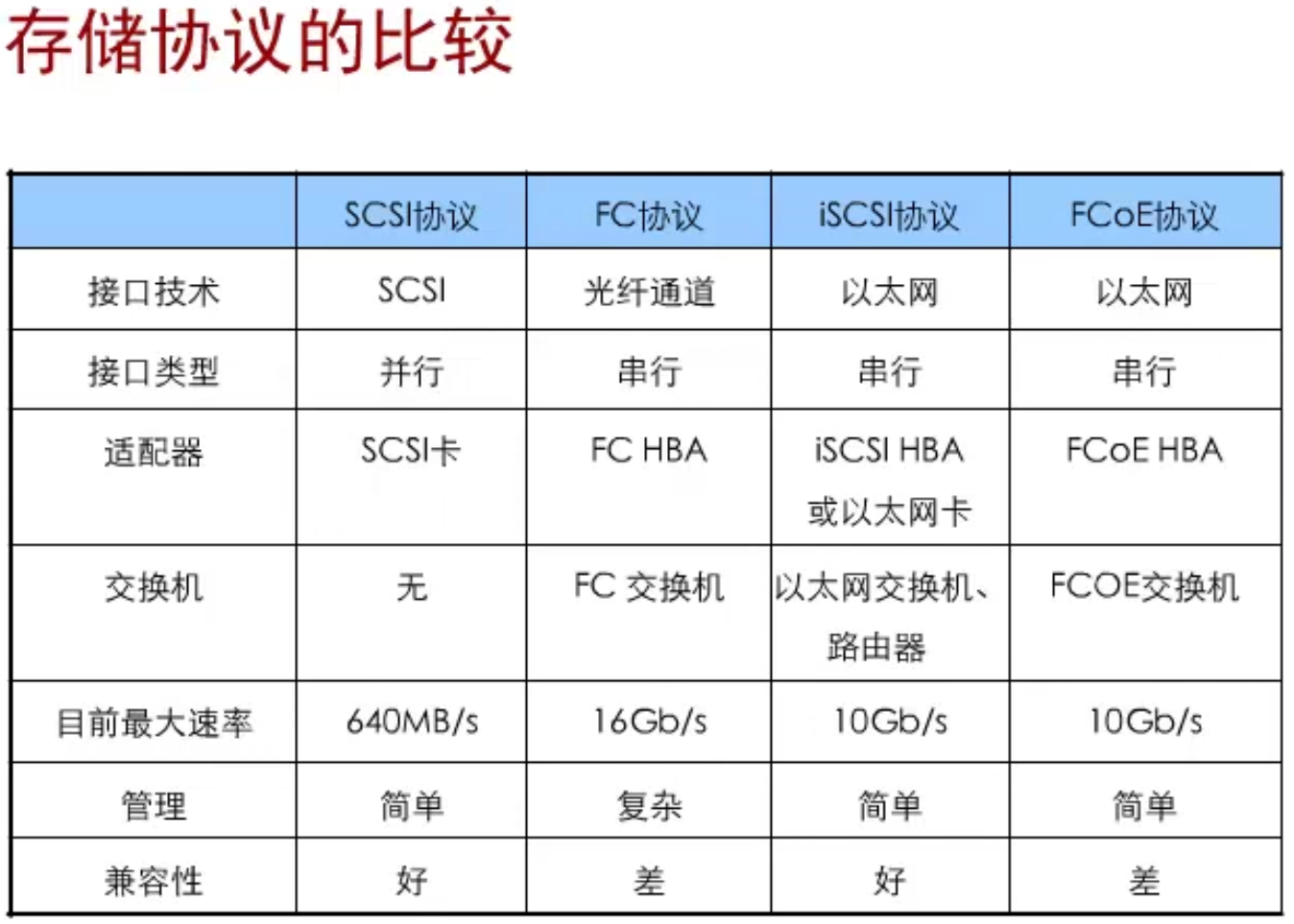

六、FCoE 与其他存储网络协议对比
FCoE 不是替代 iSCSI 或 NVMe-oF，而是在已有 FC 投资与数据中心融合需求下的最佳折中方案。
七、工程实践要点
数据中心设计建议
规划 VLAN 与 DCB：为 FCoE 流量规划专用 VLAN，并配置 PFC、ETS
使用 CNA 而不是普通 NIC：减少 CPU 负载，提高吞吐
与现有 FC SAN 做桥接测试：验证 zoning、性能与兼容性
⚙ 性能监控要点
链路层拥塞率
帧丢失率
FIP 状态与登陆状态
端到端延迟与重传情况
八、总结
FCoE 是一种强有力的存储网络融合技术，它在保持传统 FC 卓越性能与可靠性的同时，利用以太网通用性实现网络统一。对于大型数据中心、企业私有云与存储整合场景，FCoE 提供了非常成熟且可控的解决方案。当然，其网络硬件要求和Layer 2 约束也意味着它并非适用于所有场景。正确理解与部署 FCoE，是构建未来融合存储与网络架构的重要一环。
