一、交流电源线缆

1.1、线缆分类

交流电源线的选配和机房的供电插座直接相关，根据不同的插座型号将交流电源线分为PDU电源线缆和制式电源线缆两种。

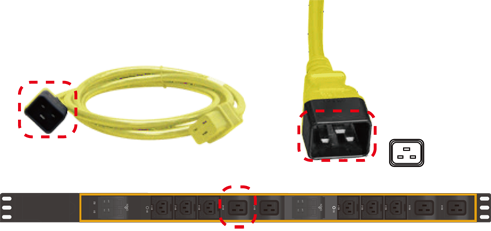

PDU电源线缆：统一的C20直母接口的PDU，需要配发C19直母-C20直公交流电源线缆，如图1-1所示。
制式电源线缆：不同国家/地区匹配当地的制式。以中国地区举例，交流电源线缆的制式是PI弯公，如图1-2所示。

图1-1 PDU电源线缆和PDU插排

图1-2 中国制式电源线缆和插排

1.2、PDU电源线缆

如果机柜配置C20插座的PDU，不同国家/地区选配当地的PDU电源线缆，如表1-1所示。

表1-1 不同国家/地区的PDU电源线缆汇总表

国家/地区	线缆描述	图示
中国/欧洲/美式/韩国	制式电源线-中国/欧洲/美式/韩国交流250V16A-3.0m-(C20直公)-(HO5VV-F-1.5mm^2(3C)+14SJT(3C))-(C19直母)-250V-16A-PDU电缆	如图1-3所示。
澳大利亚	制式电源线-澳大利亚交流250V16A-3.0m-(C20直公)-(H05VV-F-1.5^2(3C))-(C19直母)-250V-16A-PDU电源线
日本	制式电源线-日本交流250V15A-3.0m-(C20直公)-(VCTF-2.0^2(3C))-(C19直母)-250V-15A-PDU电源

图1-3 PDU电源线缆

1.3、制式电源线缆

如果机柜不提供C20插座的PDU，不同国家/地区选配当地制式的电源线缆，如表1-2所示。

表1-2 不同国家/地区的制式电源线缆汇总表

国家/地区	线缆描述	图示

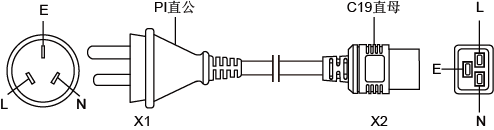

中国	制式电源线-中国交流250V16A-3.0m-(PI弯公)-(227IEC53(RVV)2.5mm^2(3C))-(C19直母)-黑	如图1-4所示
日本	外部电源线-日本交流电源线125V20A-3.0m-(PM弯公)-(HVCTF-3.5mm^2(3C))-(C19直母)-黑	如图1-5所示
巴西	制式电源线-巴西交流250V16A-3.0m-(PJ直公-I)-(H05VV-F-1.5mm^2(3C))-(C19 直母)-黑	如图1-6所示
欧洲	制式电源线-欧洲交流250V16A-3.0m-(PF弯公)-(H05VV-F-1.5mm^2(3C))-(C19直母)-黑	如图1-7所示
澳大利亚	制式电源线-澳大利亚交流250V16A-3.0m-(PI直公)-(H05VV-F 2.5mm^2(3C))-(C19直母)-黑	如图1-8所示
南非	制式电源线-南非交流250V16A-3.0m-(PD弯公)-(H05VV-F-1.5mm^2(3C))-(C19直母)-250V-16A-黑	如图1-9所示
美式	制式电源线-美式交流125V20A-3.0m-(PM弯公)-(12SJT(3C))-(C19直母)-黑	如图1-10所示
印度	制式电源线-印度交流250V 16A-3m-(PD-III弯公)-(IS 694-1.5mm^2(3C))-(C19直母)-250V-16A-黑	如图1-11所示

图1-4 中国制式电源线缆

图1-5 日本制式电源线缆

图1-6 巴西制式电源线缆

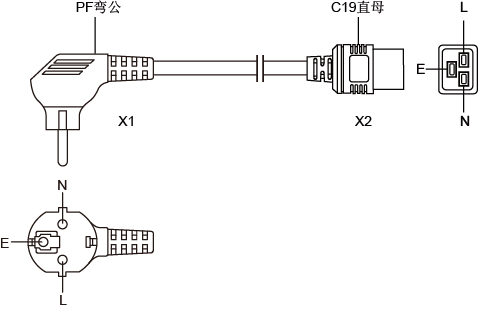

图1-7 欧洲制式电源线缆

图1-8 澳大利亚制式电源线缆

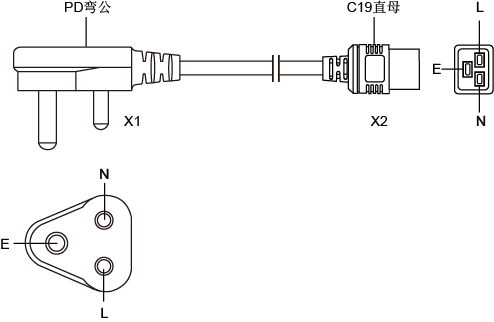

图1-9 南非制式电源线缆

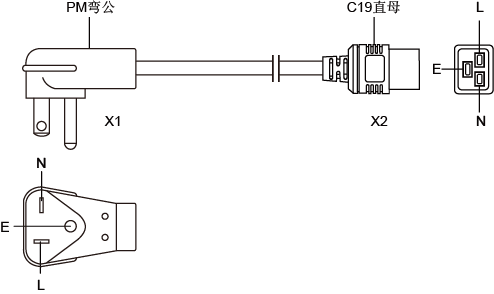

图1-10 美式制式电源线缆

图1-11 印度制式电源线缆

1.4、连接关系

交流电源线缆用于向负载传输交流电能，承载的最大电流为16A，连接关系如下：

C19直母连接器这一端连接CE12800系列交换机机框背面电源配线单元的输入接口。
另一端制式连接器/C20直公连接器从外部取电。

二、直流电源线缆

2.1、线缆分类

直流电源线缆包括-48V电源线和电源地线RTN。直流电源线缆需要根据实际使用长度进行截取并现场制作电源线。

直流电源线缆分为16mm²、25mm²和35mm²三种规格，它们应用场景如表2-1所示。

2.2、外观结构

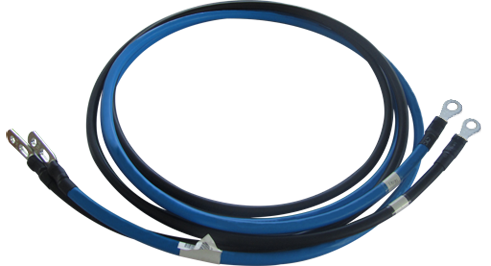

直流电源线缆外观如图2-1所示。

图2-1 直流电源线缆外观图

直流电源线缆结构如图2-2所示。

图2-2 直流电源线缆结构图

2.3、连接关系

直流电源线缆用于向负载传输直流电能，承载的最大电流为62A，连接关系如下：

JG2 M6端子连接CE12800系列交换机机框背面电源配线单元的输入接口。
OT M8端子从外部取电。

三、高压直流PDU电源线缆

3.1、观结构

高压直流PDU电源线缆外观如图3-1所示。

图3-1 高压直流PDU电源线缆和高压直流PDU插排

高压直流PDU电源线缆结构如图3-1所示。

图3-1 高压直流PDU电源线缆

3.2、连接关系

高压直流PDU电源线缆用于向负载传输240V高压直流电能，承载的最大电流为18.5A，连接关系如下：

C19直母连接器这一端连接CE12800系列交换机机框背面电源配线单元的输入接口。
另一端C20直公连接器：
- 如果配置高压直流PDU插排，直接连接。请确保插到插排的连接器上L端接高压直流负极，N端接高压直流正极，E端接保护地。连接后如果设备无法上电，请尝试调换PDU插排的正负极接线。
- 如果配置高压直流配电盒，需要现场制作OT端子：将C20直公连接器剪掉，L端接高压直流负极，N端接高压直流正极，E端接保护地。连接后如果设备无法上电，请尝试调换正负极接线。

注意：

在将C20直公连接器剪掉后，可以使用万用表检测线路正负极，一般情况下，黄绿色线缆为E端接保护地

四、接地线缆

4.1、线缆分类

接地线缆分为防尘门与机框之间的等电位线缆和机框与机柜之间的接地线缆两种，它们之间的差异如表4-1所示。

表4-1 接地线缆之间的差异

接地线缆	导体截面积	OT端子形态	OT端子孔的直径	长度	机框上的接地点位置	其他
防尘门与机框之间的等电位线缆，如图4-1所示。	6mm²	两端都是单OT	4mm	0.2m	机框正面：下围框内的两侧，有白色的接地标签	当选配防尘门时，需要配置该等电位线缆，保证防尘门和机框之间等电势。
机框与机柜之间的接地线缆，如图4-3所示。	16mm²	一端单OT，另一端双OT	6mm	0.85m、4m	机框背面：靠右侧，有黄色的接地标签	该接地线缆标配，保证机框与机柜之间等电势。

4.2、外观结构

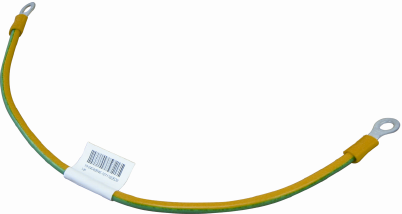

等电位线缆外观如图4-1所示。

图4-1 等电位线缆外观图

图图4-2 等电位线缆结构图

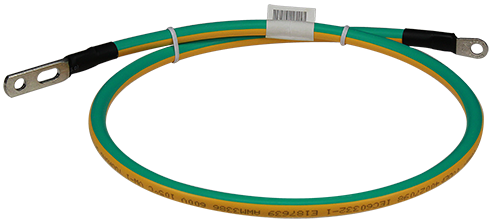

接地线缆外观如图4-3所示

接地线缆结构如图4-4所示。

图4-4 接地线缆结构图

4.3、针脚定义

JG2-16-M6、OT16-M6、OT6-M4中的数字含义解释：

JG2：指的是双OT端子。
OT：指的是单OT端子。
16/6：指的是接地线缆导体截面积为16/6mm²。
M6/M4：指的是OT端子孔的直径为6/4mm。

接地线缆连接器的针脚对应关系如表4-2所示。

表4-2 接地线缆连接器的针脚对应关系

接地线缆	X1	X2	芯线颜色
防尘门与机框之间的等电位线缆	OT6-M4	OT6-M4	黄绿色
机框与机柜之间的接地线缆	JG2-16-M6	OT16-M6 说明：发货辅料中配发一个OT16-M8的OT端子，当接地排端子是M8时，现场可自行将M6端子更换为M8端子。

接地线缆

芯线颜色

防尘门与机框之间的等电位线缆

OT6-M4

黄绿色

机框与机柜之间的接地线缆

JG2-16-M6

OT16-M6

说明：

发货辅料中配发一个OT16-M8的OT端子，当接地排端子是M8时，现场可自行将M6端子更换为M8端子。

4.4、连接关系

接地线缆用于设备的接地，对设备起到防雷、防干扰作用，连接关系如下：

OT裸压端子一端X1连接机框的等电位点或接地点。
OT裸压端子另一端X2连接到防尘门上的接地点或机柜的接地排。

五、Console调测线缆

5.1、外观结构

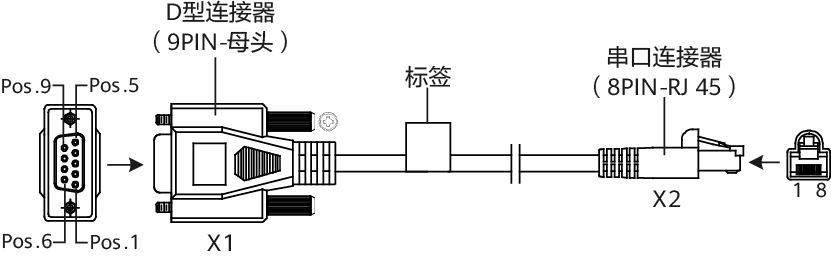

Console调测线缆外观如图5-1所示。

图5-1 Console调测线缆外观图

5.2、针脚定义

Console调测线缆的针脚对应关系如表5-1所示。

表5-1 Console调测线缆连接器的针脚对应关系

连接器	X1（DB9）	X2（RJ45）
连接器的插针对应关系	2	3
	3	6
	5	5

5.3、连接关系

Console调测线缆用于连接设备的Console口和控制台的串口，用于调试设备或本地维护设备。具体使用屏蔽还是非屏蔽需要视地区具体情况而定。

Console调测线缆的连接关系如下：

一端为8PIN的RJ45连接器（俗称水晶头），连接到设备的维护串口，即Console接口。
一端为DB9母接插件，连接维护终端，维护终端一般是计算机。

六、网线

6.1、线缆分类

网线分为直通网线（Straight through cable）和交叉网线（Crossover cable）两种：

直通网线：两端RJ45连接器（俗称水晶头）的线序如表6-1所示。
交叉网线：两端RJ45连接器（俗称水晶头）的线序如表6-2所示。

6.2、外观结构

直通网线和交叉网线默认均为标准非屏蔽网线，采用RJ45连接器。
直通网线和交叉网线的外观相同。

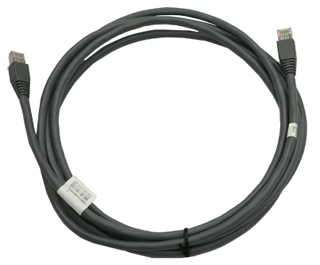

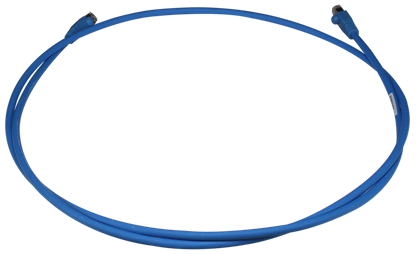

网线的外观如图6-1和图6-2所示。

图6-1 网线外观图（1）

图6-2 网线外观图（2）

网线的结构如图6-3所示。

图6-3 网线结构图

针脚定义

直通网线的接线关系如表6-1所示。

表6-1 直通网线接线关系表

X1的插针	芯线颜色	X2的插针
1	白橙双色	1
2	橙色	2
3	白绿双色	3
4	蓝色	4
5	白蓝双色	5
6	绿色	6
7	白棕双色	7
8	棕色	8

交叉网线的接线关系如表6-2所示。

表6-2 交叉网线接线关系表

X1的插针	芯线颜色	X2的插针
1	白橙双色	3
2	橙色	6
3	白绿双色	1
4	蓝色	4
5	白蓝双色	5
6	绿色	2
7	白棕双色	7
8	棕色	8

为达到最好的电气传输特性，必须确保连接插针1与插针2、插针3与插针6的两对芯线都是双绞线。

6.3、连接关系

网线用来实现设备的级联、实现设备与网络之间的通讯或实现设备的本地维护和远程管理。

直通网线：用于终端设备（如PC、交换机等）和网络之间的通讯。
交叉网线：用于两个终端设备（如PC、交换机等）之间的直接通讯。

七、时钟线缆

7.1、简介

CE12800S系列交换机的外部时钟同步接口是时钟和时间复用的接口。

通过时钟电缆可以连接CE12800S系列交换机和外部时钟源或者时间源设备。

CE12800S系列交换机通过电缆连接外部设备的时钟接口时，可以有如下作用：

接收上游设备提供的2路2.048MHz或2.048Mbit/s同步时钟，向下游设备提供2路2.048MHz或2.048Mbit/s的同步时钟信号。
接收上游设备提供的2路ToD时间同步信息，并向下游设备提供2路ToD时间同步信息。

7.2、外观结构

1分2时钟线缆

CE12800S系列交换机的CE-MPUB-S主控板上只有一个BITS接口，要实现时钟和时间同步，可以使用1分2时钟线缆将一个BITS接口分为两个接口来使用，结构如图7-1所示。

图7-1 1分2时钟线缆结构图

RJ48电缆

CE12800S系列交换机支持的RJ48电缆为120Ω的中继电缆（屏蔽电缆），结构如图7-2所示。

图7-2 120Ω中继电缆结构图

当对端设备是具有RJ45接口的时钟源设备时，可以使用RJ48电缆连接CE12800S系列交换机和时钟源设备。

RJ45电缆

CE12800S系列交换机支持的RJ45电缆为直通网线（屏蔽电缆），结构如图7-3所示。

图7-3 直通网线结构图

当对端设备是具有RJ45接口的时间源设备时，可以使用RJ45电缆连接CE12800S系列交换机和时间源设备。

当对端设备是具有SMB或者BNC接口的时钟源设备时，需要使用RJ45电缆连接CE12800S系列交换机和转接盒。

SMB转SMB中继线缆

SMB转SMB中继电缆主要是两端为SMB接头的75Ω的中继电缆，结构如图7-4所示。

图7-4 SMB转SMB中继电缆

SMB转BNC中继线缆

SMB转BNC中继电缆主要是一端为SMB接头，另一端为BNC接头的75Ω中继线缆，结构如图7-5所示。

图7-5 SMB转BNC中继电缆

7.3、对接关系

由于CE12800S系列交换机的CE-MPUB-S面板上仅有一个BITS接口，所以需要先使用1分2时钟线缆将一个BITS接口分为两个接口来使用。时钟线缆的一端为RJ45连接器，与1分2时钟线缆对接，另一端连接外时钟设备，根据不同类型的外时钟设备，可以选择不同类型的连接器。和CE12800S系列交换机对接的外时钟设备可以分为SMB（Sub Miniature version B）时钟源、BNC（Bayonet Neil Councelman）时钟源、RJ45时钟源和RJ45时间源。

图7-4 时钟功能线缆对接图

线缆1固定选择1分2时钟线缆，根据与CE12800S系列交换机对接的外时钟设备的不同功能和接口类型，线缆连接有以下几种方式：

对接设备是时钟源，具有RJ45接口
电缆2选择RJ48电缆，不需要转接盒和电缆3。
对接设备是时间源，具有RJ45接口
电缆2选择RJ45电缆，不需要转接盒和电缆3。
对接设备是时钟源，具有SMB接口
电缆2选择RJ45电缆，电缆3选择SMB转SMB中继电缆，需要使用转接盒。
对接设备是时钟源，具有BNC接口
电缆2选择RJ45电缆，电缆3选择SMB转BNC中继电缆，需要使用转接盒。

八、高速线缆

CE12800系列交换机要求使用经过华为数据中心交换机认证的高速线缆，非认证高速线缆可靠性无法保证，可能导致业务不稳定。由非华为数据中心交换机认证高速线缆导致的问题，华为将不承担责任，并在原则上不予以解决。

8.1、线缆分类

高速电缆分类如表8-1所示。

表8-1 高速电缆的分类

线缆类型		型号	长度	电器属性	弯曲半径	最小出线空间&最小转弯半径	连接器类型	部件编码
SFP+ - SFP+高速电缆	1m SFP+高速电缆	SFP-10G-CU1M	1m	无源	25mm	最小出线空间：60mm 最小转弯半径：35mm	SFP+<->SFP+	02310MUN
	3m SFP+高速电缆	SFP-10G-CU3M	3m	无源	25mm		SFP+<->SFP+	02310MUP
	5m SFP+高速电缆	SFP-10G-CU5M	5m	无源	30mm		SFP+<->SFP+	02310QPR
	7m SFP+有源高速电缆	SFP-10G-AC7M	7m	有源	25mm		SFP+<->SFP+	02310QPS
	10m SFP+有源高速电缆	SFP-10G-AC10M	10m	有源	25mm		SFP+<->SFP+	02310MUQ
SFP28<->SFP28高速线缆	1m SFP28高速电缆	SFP-25G-CU1M	1m	无源	25 mm	最小出线空间：70mm 最小转弯半径：40mm	SFP28<->SFP28	02311NKS
	3m SFP28高速电缆	SFP-25G-CU3M	3m	无源	25 mm		SFP28<->SFP28	02311NKV
	3m SFP28高速电缆	SFP-25G-CU3M-N	3m	无源	30 mm		SFP28<->SFP28	02311MNV
	5m SFP28高速电缆	SFP-25G-CU5M	5m	无源	30 mm		SFP28<->SFP28	02311MNW
QSFP+ - QSFP+高速电缆	1m QSFP+ - QSFP+高速电缆	QSFP-40G-CU1M	1m	无源	35mm	最小出线空间：75mm 最小转弯半径：50mm	QSFP+<->QSFP+	02310MUG
	3m QSFP+ - QSFP+高速电缆	QSFP-40G-CU3M	3m	无源	40mm		QSFP+<->QSFP+	02310MUH
	5m QSFP+ - QSFP+高速电缆	QSFP-40G-CU5M	5m	无源	45mm		QSFP+<->QSFP+	02310MUJ
QSFP+ - 4*SFP+高速线缆	1m QSFP+ - 4*SFP+高速电缆	QSFP-4SFP10G-CU1M	1m	无源	25mm	QSFP+端：最小出线空间：100mm 最小转弯半径：50mm SFP+端：最小出线空间：60mm 最小转弯半径：35mm	QSFP+<->4*SFP+	02310MUK
	3m QSFP+ - 4*SFP+高速电缆	QSFP-4SFP10G-CU3M	3m	无源	25mm		QSFP+<->4*SFP+	02310MUL
	5m QSFP+ - 4*SFP+高速电缆	QSFP-4SFP10G-CU5M	5m	无源	30mm		QSFP+<->4*SFP+	02310MUM
CXP-CXP高速线缆	1.5m CXP - CXP高速线缆	CXP-100G-CU1M5	1.5m	无源	20 mm	最小出线空间：120mm 最小转弯半径：75mm	CXP<->CXP	02311BKY
CXP-CXP高速线缆	3m CXP - CXP高速线缆	CXP-100G-CU3M	3m	无源	20 mm	最小出线空间：120mm 最小转弯半径：75mm	CXP<->CXP	02311BLA
QSFP28 - QSFP28高速电缆	1m QSFP28 - QSFP28高速电缆	QSFP28-100G-CU1M	1m	无源	70mm	最小出线空间：90mm 最小转弯半径：70mm	QSFP28<->QSFP28	02311KNW
	3m QSFP28 - QSFP28高速电缆	QSFP28-100G-CU3M	3m	无源	70mm		QSFP28<->QSFP28	02311KNX
	5m QSFP28 - QSFP28高速电缆	QSFP28-100G-CU5M	5m	无源	70mm		QSFP28<->QSFP28	02311KNY
QSFP28 - 4*SFP28高速线缆	1m QSFP28 - 4*SFP28高速电缆	QSFP-4SFP25G-CU1M	1m	无源	35 mm	QSFP28端：最小出线空间：100mm 最小转弯半径：50mm SFP28端：最小出线空间：70mm 最小转弯半径：40mm	QSFP28<->4*SFP28	02311MNX
	3m QSFP28 - 4*SFP28高速电缆	QSFP-4SFP25G-CU3M	3m	无源	35 mm		QSFP28<->4*SFP28	02311MNY
	3m QSFP28 - 4*SFP28高速电缆	QSFP-4SFP25G-CU3M-N	3m	无源	45 mm		QSFP28<->4*SFP28	02311MPA
	5m QSFP28 - 4*SFP28高速电缆	QSFP-4SFP25G-CU5M	5m	无源	45 mm		QSFP28<->4*SFP28	02311

8.2、外观结构

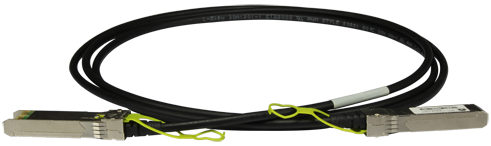

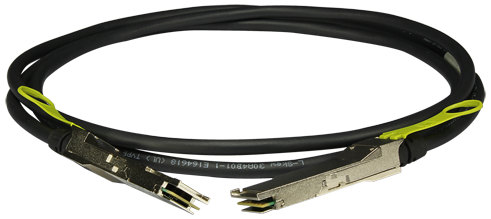

SFP+ - SFP+和SFP28<->SFP28高速线缆的外观如图8-1所示。

图8-1 SFP+ - SFP+和SFP28<->SFP28高速线缆外观图

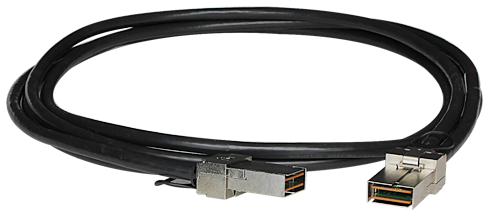

QSFP+ - QSFP+和QSFP28 - QSFP28高速线缆的外观如图8-2所示。

图8-2 QSFP+ - QSFP+和QSFP28 - QSFP28高速线缆外观图

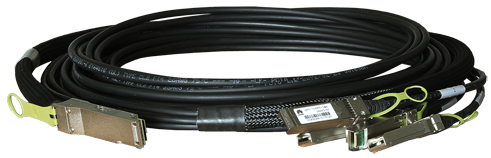

QSFP+ - 4*SFP+和QSFP28 - 4*SFP28高速线缆的外观如图8-3所示。

图8-3 QSFP+ - 4*SFP+和QSFP28 - 4*SFP28高速线缆外观图

CXP-CXP高速线缆的外观如图8-4所示。

图8-4 CXP-CXP高速线缆外观图

SFP+ - SFP+和SFP28<->SFP28高速线缆的结构如图8-5所示。

图8-5 SFP+ - SFP+和SFP28<->SFP28高速线缆结构图

QSFP+ - QSFP+和QSFP28 - QSFP28高速线缆的结构如图8-6所示。

图8-6 QSFP+ - QSFP+和QSFP28 - QSFP28高速线缆结构图

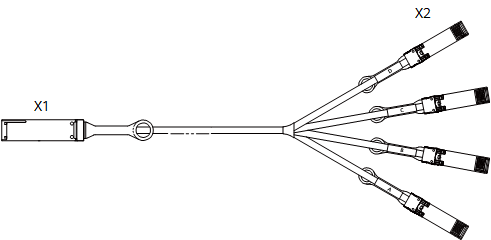

QSFP+ - 4*SFP+和QSFP28 - 4*SFP28高速线缆的结构如图8-7所示。

图8-7 QSFP+ - 4*SFP+和QSFP28 - 4*SFP28高速线缆结构图

CXP-CXP高速线缆的结构如图8-8所示。

图8-8 CXP-CXP高速线缆结构图

九、AOC光线缆

9.1、线缆分类

AOC光线缆是光模块和光纤一体化的有源光线缆，使用方便简单。AOC光线缆外观如图9-1、图9-2、图9-3和图9-4所示。

图9-1 SFP+ - SFP+/SFP28 - SFP28 AOC光线缆外观图

图9-2 QSFP+ - QSFP+和QSFP28 - QSFP28 AOC光线缆外观图

图9-3 QSFP+ - 4*SFP+ AOC光线缆外观图

图9-4 CXP - CXP AOC光线缆外观图

AOC光线缆的型号及属性如表9-1所示。

表9-1 AOC光线缆的属性

型号	版本配套关系	长度	工作波长	连接器类型	部件编码	工作温度
SFP-10G-AOC-1M	V200R019C10版本及以后发布的版本支持。	1m	850nm	两端均为SFP+连接器	34061313-006	0°C～70°C
SFP-10G-AOC-3M	V100R005C00版本及以后发布的版本支持。	3m	850nm	两端均为SFP+连接器	02311BKP	0°C～70°C
SFP-10G-AOC-5M	V200R001C00版本及以后发布的版本支持。	5m	850nm	两端均为SFP+连接器	02311PQS	0°C～70°C
SFP-10G-AOC-7M	V200R001C00版本及以后发布的版本支持。	7m	850nm	两端均为SFP+连接器	02311PQT	0°C～70°C
SFP-10G-AOC10M	V100R003C10版本及以后发布的版本支持。	10m	850nm	两端均为SFP+连接器	02310QWH	0°C～70°C
SFP-10G-AOC20M	V100R003C10版本及以后发布的版本支持。	20m	850nm	两端均为SFP+连接器	02310SSK	0°C～70°C
QSFP-H40G-AOC10M	V100R005C00版本及以后发布的版本支持。	10m	850nm	两端均为QSFP+连接器	02310SSH	0°C～70°C
QSFP-4SFP10-AOC10M	V100R006C00版本及以后发布的版本支持。	10m	850nm	一端为QSFP+连接器，另一端为4个SFP+连接器	02310SSJ	0°C～70°C
SFP-25G-AOC-1M	V200R019C10版本及以后发布的版本支持。	1m	850nm	两端均为SFP28连接器	34061638-005	0°C～70°C
SFP-25G-AOC-3M	V200R001C00版本及以后发布的版本支持。	3m	850nm	两端均为SFP28连接器	02311MPE	0°C～70°C
SFP-25G-AOC-5M	V200R001C00版本及以后发布的版本支持。	5m	850nm	两端均为SFP28连接器	02311MPD	0°C～70°C
SFP-25G-AOC-7M	V200R001C00版本及以后发布的版本支持。	7m	850nm	两端均为SFP28连接器	02311MPC	0°C～70°C
SFP-25G-AOC-10M	V200R001C00版本及以后发布的版本支持。	10m	850nm	两端均为SFP28连接器	02311KNT	0°C～70°C
CXP-100G-AOC10M	V100R005C00版本及以后发布的版本支持。	10m	850nm	两端均为CXP连接器	02311BKX	0°C～70°C
QSFP-100G-AOC-10M	V200R002C50版本及以后发布的版本支持。	10m	850nm	两端均为QSFP28连接器	02311KNQ	0°C～70°C
QSFP-100G-AOC-30M	V200R002C50版本及以后发布的版本支持。	30m	850nm	两端均为QSFP28连接器	02311RAH	0°C～70°C

十、光跳线

光跳线由一根或数根一定长度的光纤和光连接器构成，光跳线用来做从设备到光纤布线链路的跳接线，一般用于连接光端机和终端盒。

10.1、外观结构

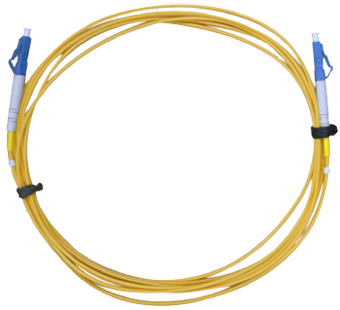

LC单模光跳线的外观如图10-1所示。

图10-1 LC单模光跳线外观

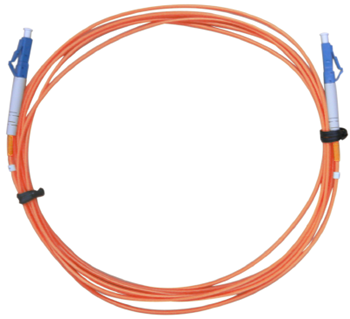

LC多模光跳线的外观如图10-2所示。

图10-2 LC多模光跳线外观

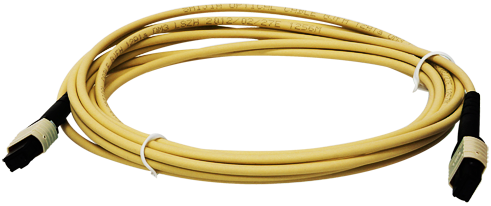

MPO-MPO单模光跳线的外观如图10-3所示。

图10-3 MPO-MPO单模光跳线外观

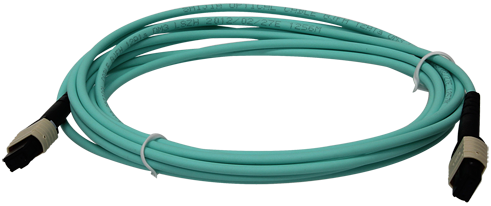

8芯或12芯MPO-MPO多模光跳线的外观如图10-4所示。

图10-4 8芯或12芯MPO-MPO多模光跳线外观

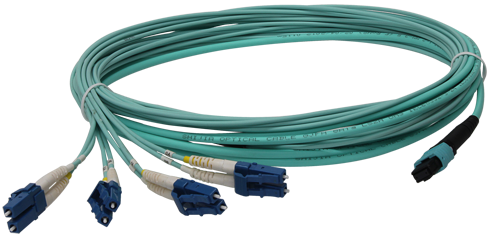

MPO-4*DLC光跳线的外观如图10-5所示。

图10-5 MPO-4*DLC光跳线外观

10.2、针脚定义

X1，X2针脚的对应顺序如果相同时，连接类型为A类。X1，X2针脚的对应顺序如果相反时，连接类型为B类

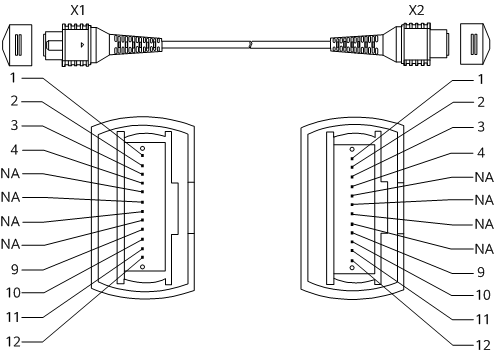

8芯MPO-MPO光跳线的针脚对应关系

图10-6 8芯MPO-MPO光跳线结构

表10-1 8芯MPO-MPO光跳线针脚对应关系

X1的针脚	X2的针脚
1	12
2	11
3	10
4	9
9	4
10	3
11	2
12	1

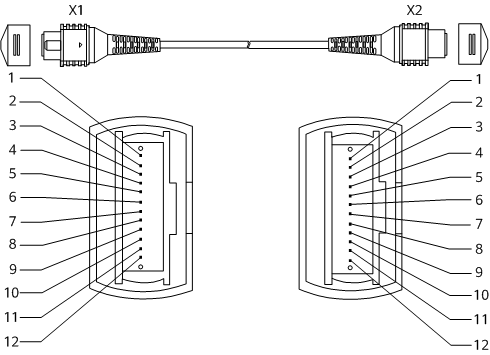

12芯MPO-MPO光跳线的针脚对应关系

图10-7 12芯MPO-MPO光跳线结构图

表10-2 12芯MPO-MPO光跳线针脚对应关系

X1的针脚	X2的针脚
1	12
2	11
3	10
4	9
5	8
6	7
7	6
8	5
9	4
10	3
11	2
12	1

MPO-4*DLC光跳线的针脚对应关系

图10-8 MPO-4*DLC光跳线结构

表10-3 MPO-4*DLC光跳线针脚对应关系

X1的针脚	X2的针脚
1	1B
2	2B
3	3B
4	4B
9	4A
10	3A
11	2A
12	1A

MPO-8*FC光跳线的针脚对应关系

图10-10 MPO-8*FC光跳线结构图

MPO-8*FC光跳线的针脚对应关系相同，如表10-4所示。

表10-4 MPO-8*FC光跳线针脚对应关系表

X1的针脚	X2的针脚
1	1B
2	2B
3	3B
4	4B
9	4A
10	3A
11	2A
12	1A

10.3、光跳线的选择

根据现场勘测的走线线路长度确定光纤的长度。
根据设备使用的光模块的类型确定光跳线的光纤类型。
- 多模的光模块需要采用多模光纤。
- 单模的光模块需要采用单模光纤。
根据设备上接口类型来确定光跳线的连接器类型。
光跳线与对端设备连接时，需保证光跳线的两端的光连接器类型分别与其对应设备侧的接口类型一致。

十一、光纤

11.1、光纤类型

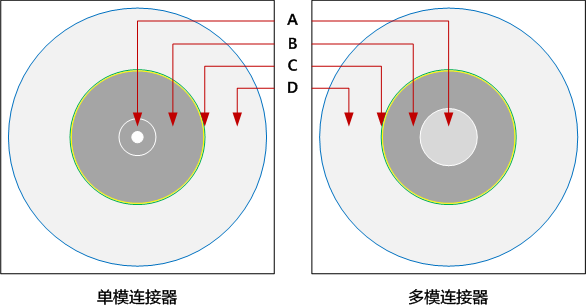

光纤一般分为单模光纤、多模光纤两类。其中单模光纤类别分为G.652和G.655；多模光纤的分类参考ISO/IEC 11801所颁布的新的多模光纤标准等级，分为OM1、OM2、OM3和OM4四种类别。表11-1和表11-2详细介绍了单模和多模光纤各类别的特点及应用场景。

表11-1 单模光纤类别及特点

光纤类别	纤芯直径	颜色	特点	模式带宽	应用场景
G.652	9μm	一般为黄色，如LC单模光跳线外观所示。	在给定的工作波长中只能以单一模式传输。	-	传输频带宽，传输容量大，适用于长距传输。
G.655	9μm	一般为黄色，如LC单模光跳线外观所示。	在给定的工作波长中只能以单一模式传输。	-	传输频带宽，传输容量大，适用于长距传输。

表11-2 多模光纤类别及特点

光纤类别	芯/包直径	颜色	特点	最小有效模式带宽（850nm）	最小满注模式带宽（1300nm）	应用场景
OM1	62.5/125μm	通常为橙色，如LC多模光跳线外观所示。	较强的集光能力和抗弯曲特性。	200MHz*km	500MHz*km	说明：由于OM1，OM2传输距离短，性能相对较差，已逐渐被OM3，OM4所替代。	在给定的工作波长中，以多个模式同时传输，有模式色散缺陷。其传输性能比单模光纤差，容量较小，适用于短距传输。
OM2	50/125μm	通常为橙色，如LC多模光跳线外观所示。	OM2光纤相比OM1光纤有效地降低了多模光纤的模色散，使得带宽比OM1光纤得到了显著的增加。	500MHz*km		说明：由于OM1，OM2传输距离短，性能相对较差，已逐渐被OM3，OM4所替代。
OM3	50/125μm	通常为浅绿色，如8芯或12芯MPO-MPO多模光跳线外观所示。	OM3相比OM1和OM2光纤可支持更长的传输距离。	2000MHz*km		说明： 25GE及其以上速率的光模块常用OM3，OM4光纤。
OM4	50/125μm	通常为浅绿色，如8芯或12芯MPO-MPO多模光跳线外观所示。	OM4为激光优化型光纤，与OM3光纤相比，OM4具有更高的光纤模式带宽。	4700MHz		说明： 25GE及其以上速率的光模块常用OM3，OM4光纤。

11.2、光纤配线架

光纤的传输距离与使用的光模块有关，用户一般购买的都是固定长度的尾纤，光纤两端尾纤连接位置一般情况下不会直连。如果实际传输距离超过尾纤的长度则需要通过法兰盘拼接或ODF（optical distribution frame，光纤配线架）。比如：MPO-4*DLC光纤（1分4光纤）通过ODF配线架连接时的场景如图11-1所示。连接时的注意事项如下：

需确认安装现场光纤配线架（ODF）支持的接入光纤接口类型：LC/FC，根据不同的接口类型选择光跳线类型。
两端数据中心交换机光跳线接入光纤配线架（ODF）的线序必须保持完全一致。
光纤配线架（ODF）之间的传输线需要进行TX/RX交叉连接，以保证光模块的收发通路正常。

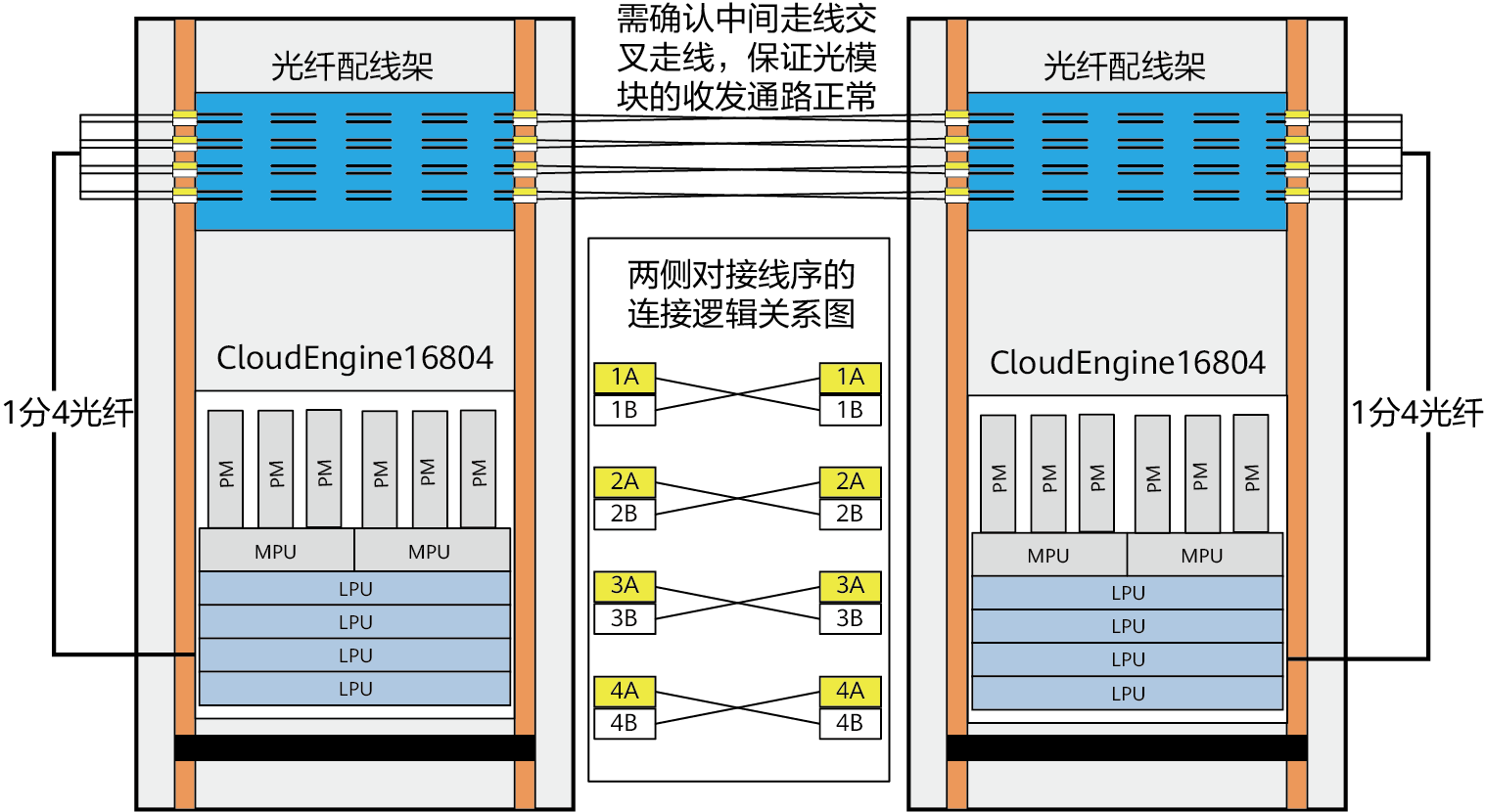

图11-1 MPO-4*DLC光纤（1分4光纤）通过ODF配线架连接图

十二、光连接器

12.1、光连接器类型

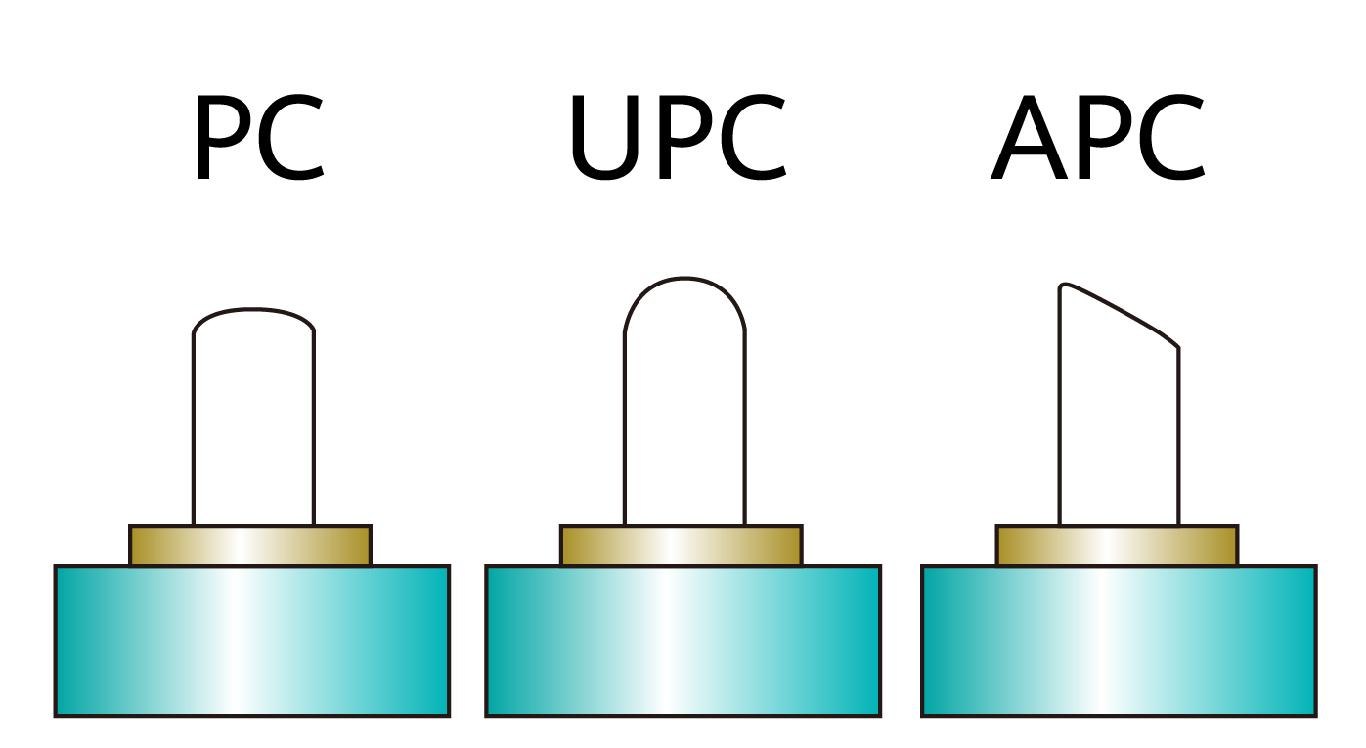

光连接器用于同种类的光纤对接，常见的光连接器如表12-1所示。

表12-1 常见的光连接器

接头类型	光连接器
方形接头	SC/PC型光口连接器	LC/PC型光口连接器须知： LC型光口连接器的插拔只需要轴向操作，不用旋转。插拔操作及注意事项：插入光纤时，应小心地将光纤头部对准光模块上的光接口，适度用力推入。拔出光纤时，先按下卡接件，向里微推光纤插头，然后向外拔出插头即可。	MTRJ/PC型光口连接器	MPO型光口连接器须知： MPO型光口连接器的拔出需往外拔中间部分的外壳。如果MPO型光口连接器按照一个方向插入不能插到底时，不能用力往里推，可改变方向再重新平缓插入。
圆形接头	FC型光口连接器	ST/PC型光口连接器	-	-

接头类型

光连接器

方形接头

SC/PC型光口连接器

LC/PC型光口连接器

须知：

LC型光口连接器的插拔只需要轴向操作，不用旋转。插拔操作及注意事项：

插入光纤时，应小心地将光纤头部对准光模块上的光接口，适度用力推入。
拔出光纤时，先按下卡接件，向里微推光纤插头，然后向外拔出插头即可。

MTRJ/PC型光口连接器

MPO型光口连接器
